DRC/ERC Technology




Buyer Inform Auto Import Load & Design Rule Check Tool 운영(자체 개발) Technique

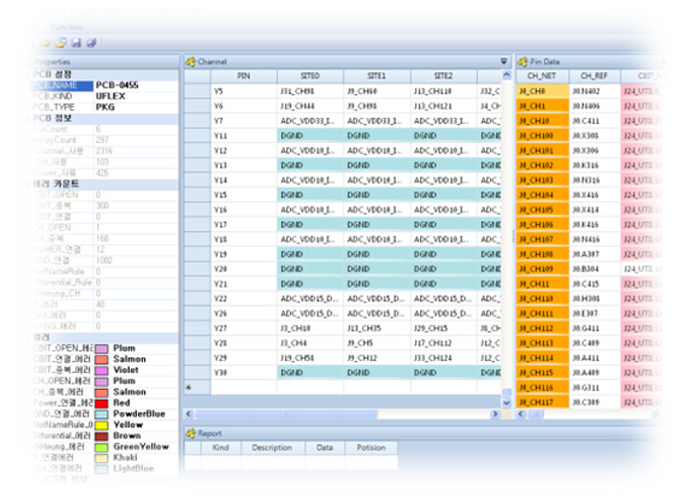

  • DRC(Design Rule Check)에서 Check 불가한 항목을 보완한 자체 개발 설계 검증 PROGRAM





주요기능





>> DATA ANALYSYS


  • DESIGN DATA
    • CHIP PARTS / POWER / FSOURCE POWER / SITE(DUT) / COMPONENT RELAY / CARD RELAY (EDS) /
      DCIO에 연결 된 FORCE / CBIT 분배기 / SUB SOCKET / LEVEL SHIFTER / SPI ROM



>> DESIGN RULE CHECK


  • COMMON
    • CHANNEL OPEN / CHANNEL 중복 / NC 중복
  • DIGITAL SIGNAL
    • NET NAME RULE / "P_" NET 연결 체크 / DIFFERENTIAL PAIR / SLOT / SCAN CHAIN / BUYER OPTION
  • ANALOG SIGNAL
    • ANALOG RELAY / T2000 ANALOG RULE / BUYER OPTION
  • POWER SIGNAL
    • EDS 전원 연결 / RELAY 전원 연결 / POWER INFORMATION / POWER GANG / SITE(DUT) POWER 연결 /
      SITE(DUT) GND 연결 / POWER CHANNEL 연결 / BUYER OPTION
  • RELAY CBIT
    • CBIT 연결 / CBIT OPEN / CBIT 중복 / CBIT 분배기 / CBIT MERGE 체크 / DUMMY RELAY
  • ETC
    • RELAY NET 연결 / 부품 배치 / BALL ASSIGN / DESIGN MOTHER / U-FLEX XD SLOT / U-FLEX HEXVS SLOT



>> LENGTH CHECK


  • CHANNEL LENGTH / DIFFERENTIAL LENGTH



>> DATA REPORT


  • DESIGN 검증 REPORT / 장비 OPERATING DATA



DATA IMPORT 종류



종류 설명
IMPORT DATA 제작 의뢰서 정보를 기준으로 작성된 Data
DESIGN DATA Allegro로 Design 한 NET 정보 Data (Netlist)
LENGTH DATA Allegro로 Design 한 NET의 Length Data
BOM DATA Allegro로 Design 한 부품의 정보 Data
